Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Tüp gerilimi: | 0~90kV (Ayarlanabilir) | Boru tipi: | Mühürlü |
|---|---|---|---|
| Odak Noktası Boyutu: | 5 mikron | Dedektör: | Düz Panel Dedektörü (FPD) |
| Ambalaj ağırlığı: | 1500 kilo | ||
| Vurgulamak: | Kapalı tüp röntgen denetim ekipmanları,PCBA Röntgen Denetim Ekipmanı,Düzenlenebilir X-ışını denetim ekipmanları |
||

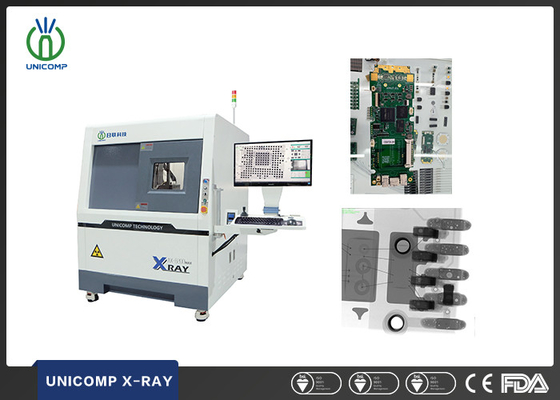

PCBA için X-ışını denetim ekipmanları
SDüzeltmeİçindenSMT X Ray makinesi
| Sistem Özetleri | |
| Ayak izi | 1280 ((W) × 1500 ((D) × 1705 ((H) mm |
| Makine ağırlığı | 1400 kg |
| Güç kaynağı | AC 110~220V, 50/60Hz |
| Plywood Paketi Boyutu | 175 ((W) × 155 ((D) × 200 ((H) cm |
| Paket ağırlığı | 1500 kg |
| Güç tüketimi | 1.0 kW |
| Röntgen tüpü | |
| Tüp Türü | Mühürlü |
| Max. Güç | 8W |
| Voltaj | 0 ~ 90kV (Ayarlanabilir) |
| Odak Noktası Boyutu | 5 μm |
| Görüntüleme Sistemi | |
| Detektör | Düz panel dedektörü (FPD) |
| Piksel Boyutu | 85μm |
| Etkili Bulma Alanı | 130*130mm |
| Çerçeve Hızı | 20 fps |
| Piksel Matris | 1536*1536 |
| Sistem Büyütme | 600X |
| Yazılım | |
| Otomatik ölçüm | BGA Lehimleme Boşlukları Otomatik Ölçme ve Destek Verileri/Grafik Çıktı |
| Çoklu Ölçüm Araçları | Uzaklık, açı, çap, çokgen, PTH doldurma hızı vb. |
| CNC Modu | CNC Programlanabilir Denetim, Kolay Çalışma ve Kullanıcı Dostu |
| Gerçek zamanlı görüntüleme | Gerginlik, akım, açı, tarih vb. çalışma verilerini gerçek zamanlı olarak gösterme |
| Navigasyon | Uygun Hedef Noktası Konumlandırma Sistemi |
| Hareket Kontrol Sistemi | |
| Hareket Kontrolü | Joystick, Klavye, Fare ve Dokunmatik Panel |
| Maks. Yükleme Alanı/Kütle | 610*610mm / 10kg |
| En fazla denetim alanı | 550*550mm |
| Eğlenceli Görüşler | En fazla 60°. |
| Manipülatör | X / Y / Z1 / Z2 / T1 / T2 ile 6 eksen |
| Endüstriyel PC | |
| Monitor | 24 FHD etkileşimli dokunmatik LCD ekranı |
| Sistem işletim sistemi | Windows 10 64 bit |
| Sabit disk | 1TB |
| RAM | 8GB |
| CPU modeli | Intel i7 İşlemcisi |
| Diğer Özellikler | |
| Kapı açık. | Elektrikli Kaydırma |
| Röntgen Güvenliği | <1μSv/h (Tüm Uluslararası Standartlara Uygun) |
| Yetki Yönetimi | Parmak izi erişim yönetimi sistemi ve şifre erişim desteği. |
| Güvenlik Operasyonu | Elektromanyetik kilit, uyarı ışığı ve gerçek zamanlı radyasyon sızdırması monitörü |
| *Özellikler uyarı olmadan değişebilir. Tüm markalar sistem üreticisinin mülkiyetindedir. | |
X-ışını makinelerinin uygulama alanları
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarım iletken, Batarya Endüstrisi, Küçük Metal dökme, Elektronik için yaygın olarak uygulanmaktadır
Bağlantı modülü, kablolar, havacılık bileşenleri, fotovoltaik endüstri vb.
X-ışını makinesinin işlevi ve özellikleri
SMT Röntgen makinesinin görüntüleri
