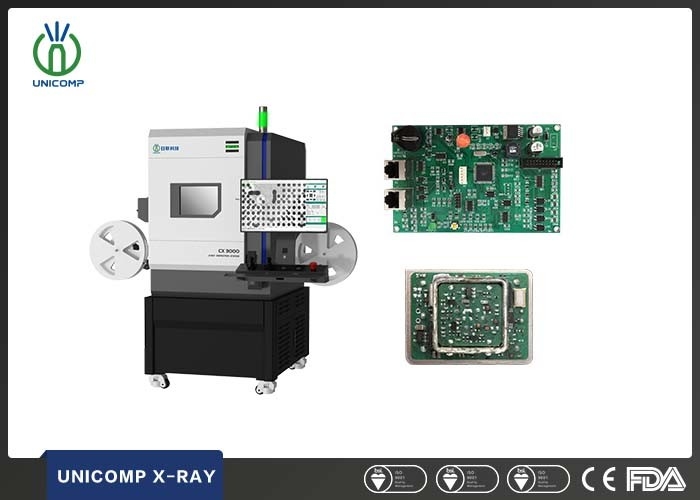

Elektronik Bileşenler İçin Masaüstü Çevrimdışı Gerçek Zamanlı X Ray Makinesi Yüksek Hassasiyet
Ürün Detayları
Masaüstü Çevrimdışı Röntgen Makinesi
,Yüksek Hassasiyetli Elektronik Röntgen Makinesi
,Elektronik Bileşenler Röntgen Makinesi
Elektronik Bileşenler İçin Masaüstü Çevrimdışı Gerçek Zamanlı X-Ray Makinesi Yüksek Hassasiyet
HİZMETİMİZ
1. Sorunuz 12 saat içinde yanıtlanacaktır.
2. Müşterilere rekabetçi fiyatla orijinal üretici.
3. Bir yıl garanti, ücretsiz eğitim ve ömür boyu teknoloji desteği sağlıyoruz.
4. Sizin için hava yoluyla, DHL, Fedex, UPS ve deniz yoluyla sevkiyat ayarlayabiliriz,
ve sevkiyattan sonra size takip numarasını vereceğiz.
5. Sizi desteklemek için iyi eğitimli ve profesyonel satış sonrası servis ekibi.
6. Kılavuz makine ile birlikte paketlenecektir. Makineyi adım adım nasıl kullanacağınızı gösterecektir.
7. Ürünler yalnızca ödeme alındıktan sonra gönderilir.
ÖZELLİKLER:
1. 5μm 90kV X-ray tüpü;
2. 1536*1536 yüksek çözünürlüklü Dinamik FPD;
3. PoP gölgesini ortadan kaldırmak için 360° döner fikstür ile donatılmıştır;
4. Algılama alanı harici rocker ile kolayca konumlandırılır;
5. Lehim bağlantısının ve malzemelerin iç yapısının denetimi ve analizi;
6. Dikişsiz kurşun kaynağı, kilitleme ve acil durum düğmesi ile yüksek güvenlik.
| Öğe | Tanım | Özellikler |
| Sistem Parametreleri | Boyut | 810(U)x1000(G)x1570(Y)mm |
| Ağırlık | 720kg | |
| Güç | 220AC±10% 50Hz/60Hz 3A | |
| Güç Tüketimi | 0.7kW | |
| X-ray Tüpü | Tip | Kapalı |
| Maks. Voltaj | 90kV | |
| Maks. Güç | 180μA | |
| Nokta Boyutu | 5μm | |
| Dedektör | Yoğunlaştırıcı | FPD |
| Çözünürlük | 208Lp/cm | |
| İş İstasyonu | Maks. Yükleme Boyutu | 350mm x 375mm |
| Maks. Denetim Alanı | 330mm x 350mm | |
| Eğik Açı Görüntüleri | 360° döner fikstür (Opsiyonel) | |
| X-ray Kaçağı | <1μSv/saat | |
-
