Otomotiv Cam Kaldırma Modülü için AX7900 Elektronik X Ray Makinesi
Ürün Detayları
AX7900 Elektronik Röntgen Makinesi
,FDA Elektronik Röntgen Makinesi
,AX7900 dijital röntgen makinesi
AX7900 Otomobil Cam Asansör Modülü için Elektronik X-ışını Makinesi

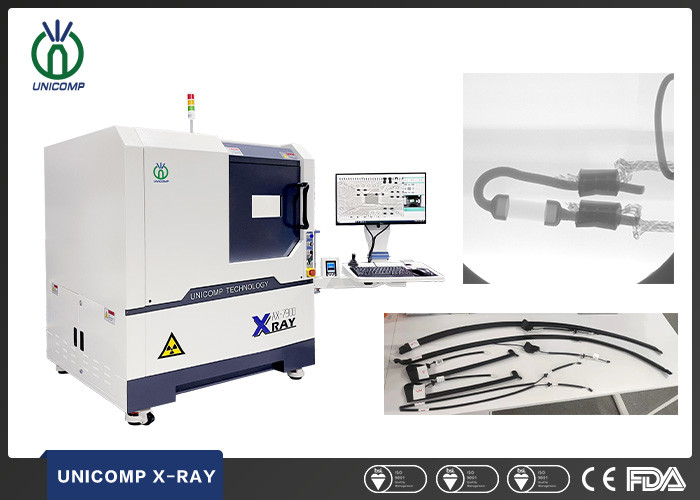

Otomobil cam kaldırma modülü için Unicomp AX7900 röntgen makinesi kullanarak tel kemer iç kırık
Röntgen makinesinin özellikleri:
| Sistem Özetleri | |
| Ayak izi | 1215 ((W) × 1325 ((D) × 1700 ((H) mm |
| Makine ağırlığı | 1240 kg |
| Güç kaynağı | AC 220V, 50/60Hz |
| Plywood Paketi Boyutu | 1680 ((W) × 1680 ((D) × 2200 ((H) mm |
| Paket ağırlığı | 1470 kg |
| Güç tüketimi | 0.8 kW |
| Röntgen tüpü | |
| Tüp Türü | Mühürlü |
| Max. Güç | 8W |
| Voltaj | 90kV |
| Odak Noktası Boyutu | 5 μm |
| Görüntüleme Sistemi | |
| Detektör | Düz panel dedektörü (FPD) |
| Piksel Boyutu | 84μm |
| Etkili Bulma Alanı | 129*129mm |
| Çerçeve Hızı | 30 fps |
| Piksel Matris | 1536*1536 |
| Geometrik Büyütme | 52X |
| Yazılım | |
| Otomatik ölçüm | BGA Lehimleme Boşlukları Otomatik Ölçme ve Destek Verileri/Grafik Çıktı |
| Çoklu Ölçüm Araçları | Uzaklık, açı, çap, çokgen, PTH doldurma hızı vb. |
| CNC Modu | CNC Programlanabilir Denetim, Kolay Çalışma ve Kullanıcı Dostu |
| Gerçek zamanlı görüntüleme | Gerginlik, akım, açı, tarih vb. çalışma verilerini gerçek zamanlı olarak gösterme |
| Navigasyon | Uygun Hedef Noktası Konumlandırma Sistemi |
| Hareket Kontrol Sistemi | |
| Hareket Kontrolü | Joystick, Klavye ve Fare |
| Maks. Yükleme Alanı/Kütle | 600*520mm / 10kg |
| En fazla denetim alanı | 505*440mm |
| Eğim açısı | ±30° |
| Manipülatör | X / Y / Z1 / Z2 / T ile 5 eksenli |
| Endüstriyel PC | |
| Monitor | 24 FHD LCD Ekranı |
| Sistem işletim sistemi | Windows 11 64 bit |
| Sabit disk | 1TB |
| RAM | 16 GB |
| CPU modeli | Intel i7 İşlemcisi |
| Diğer Özellikler | |
| Enerji tasarrufu | X-Ray 5 dakikadan fazla çalışmadığında otomatik olarak kapanır. |
| Röntgen Güvenliği | <1μSv/h (Tüm Uluslararası Standartlara Uygun) |
| Yetki Yönetimi | Parmak izi erişim yönetimi sistemi ve şifre erişim desteği. |
| Güvenlik Operasyonu | Elektromanyetik Kilit, Uyarı Işığı ve Gerçek Zamanlı Radyasyon Sızıntısı İzleyici |
| * Spesifikasyonlar bildirim olmadan değişebilir. Tüm markalar sistem üreticisinin mülkiyetindedir. | |
X-ışını makinesinin özellikleri:
90KV 5μm X-ışını tüpü, FPD dedektörü.
Çok fonksiyonlu çalışma istasyonu, X-Y çok eksenli hareket. ±60° "Arc" hareketi ((Optional).
Hareket denetimleri şunları içerir: X/Y masa hareketi artı Z eksen tüp ve dedektör hareketi, ±60° eğim hareketi (opsiyonel).
Çok fonksiyonel DXI görüntü işleme sistemi.
Çoklu görüntü inceleme rutinleri için X/Y programlama fonksiyonu
Maksimum yükleme alanı 600 mm x 520 mm, maksimum algılama alanı 505 x 440 mm, ~ 52X Jeometrik Büyütme ile.
BGA boşluk / alan otomatik ölçümü ve rapor üretimi.
Röntgen makinesinin uygulanması:
LED, SMT, BGA, CSP, Flip Chip Denetimi.
Yarım iletkenler, ambalaj bileşenleri, pil endüstrisi.
Elektronik bileşenler, Otomobil parçaları, Fotovoltaik Endüstrisi.
Alüminyum Döşeme, Plastik Kalıplama.
Seramik, Diğer Özel Sanayi
AX7900'ün açıklaması:
90KV 5μm X-ışını tüpü, FPD Detektörü. Çok fonksiyonel çalışma istasyonu, ±60° eğim hareketi ile XY çok eksenli hareket standardı (opsiyonel).X-ışını tüpü ve FPD için Z eksen hareketleri büyütmeyi artırmak/azaltmak/FOVUyumlu hedef noktası konumlandırma sistemi. Çoklu görüntü inceleme rutinleri için XY programlaması ile çok fonksiyonel DXI görüntü işleme sistemi.Maksimum yükleme alanı 600 mm x 520 mm, maksimum algılama alanı 505 x 440 mm, ~ 52X Jeometrik Büyütme ile.
Hizmetlerimiz
Müşterinin ürün projesini analiz etmesine yardımcı olun ve tespit çözümü sağlayın.
Özgür örnek tespit testi.
Profesyonel bir tespit çözümü sağlayın.
Yetenekli jig tasarım hizmetleri.
Gönderi/ teslimat bilgilerini kontrol etme hizmeti sunmak.
Bir yıllık garanti, ömür boyu sözünü tut.
Diğerlerinin e-postaları ile 24 saatlik geri bildirim hızı.
Sıkça sorulan sorular:
1Paket teslimat sırasında güvenli mi?
Tüm X-ışını denetim makineleri standart sert ahşap kartonlarla paketlenmiştir. Nakliye sırasında güvenlidir.
2- Garantiyi sağlıyor musunuz?
1 yıllık yedek parçalar için ücretsiz garanti, ömür boyu teknik destek.
Profesyonel satış sonrası ekibimiz var, herhangi bir soru varsa, satış sonrası hizmette yardımcı videolar da sağlanmaktadır.
3Eğer fabrikaya gelirsek, ücretsiz eğitim verecek misiniz?
Evet, sıcak bir şekilde bizi ziyaret etmenize hoş geldiniz fabrikamız, sizin için ücretsiz eğitim düzenleyeceğiz.
Röntgen makinesinin röntgen görüntüleri:
-
