Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| renk: | Gri | İsim: | 2D Röntgen Muayene Makinesi |
|---|---|---|---|
| Başvuru: | SMT, EMS, BGA, Elektronik, CSP, LED | Tüp Gerilimi: | 90KV |
| Ağırlık: | 1900kg | Güç tüketimi: | 3.5kw |
| Vurgulamak: | Unicomp Elektronik Röntgen Makinesi,3.5kW Elektronik Röntgen Makinesi,IGBT Elektronik Röntgen Makinesi |
||

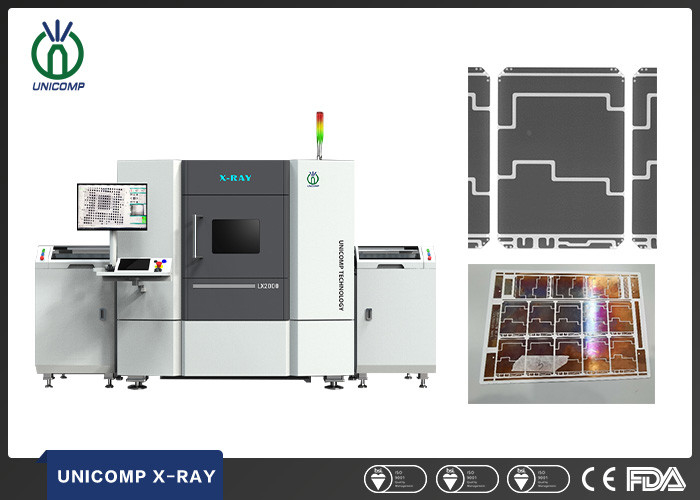

IGBT Semicon Lehimleme için Unicomp Inline Electronics X Ray Makinesi 3.5kW
IGBT Semicon lehimleme boşluğu kontrolü için son teknoloji AI Algoritmasına sahip Unicomp Yüksek Hızlı Inline 2D X-ray Muayene makinesi
Teknik Parametreler ve Özellikler
| Sistem özeti | |
| ayak izi | 2595(G)×1392(D)×1992(Y)mm |
| Makina ağırlığı | 1900 kg (X-Ray) / 700kg (Konveyör) |
| Güç kaynağı | AC 110~220V, 50/60Hz |
| Kontrplak Ambalaj Boyutu | 180(G)×170(D)×190(Y)cm (X-Ray) 150(G)×105(D)×120(Y)cm (Konveyör) |
| Ambalaj Ağırlığı | 2000kg (X-Ray) / 800kg (Konveyör) |
| Güç tüketimi | 3,5 kW |
| Röntgen Tüpü | |
| Boru türü | Mühürlü |
| Maks.Güç | 8W |
| Gerilim | 0~90kV (Ayarlanabilir) |
| Odak Noktası Boyutu | 5μm |
| Görüntüleme Sistemi | |
| dedektör | Düz Panel Dedektör (FPD) |
| Piksel Boyutu | 85μm |
| Etkili Algılama Alanı | 130*130mm |
| Kare Hızları | 20 fps |
| Piksel Matrisi | 1536*1536 |
| Sistem Büyütme | 200X |
| Yazılım | |
| Otomatik ölçüm | Ok & NG Bileşenleri için Otomatik Muayene ve Analiz |
| CNC Modu | CNC Programlanabilir Muayene, Kolay Kullanım ve Kullanıcı Dostu |
| yeniden çalışma | Destek Yeniden İşlem Veritabanı Yönetim Sistemi |
| Veri bağlantısı | MES/ERP/SPC Sistemini Destekleyin |
| Navigasyon | Kullanışlı Hedef Noktası Konumlandırma Sistemi |
| Hareket Kontrol Sistemi | |
| Hareket Kontrolü | Joystick, Tuş Takımı, Fare ve Dokunmatik Panel (PLC) |
| Ayarlanabilir Tünel genişliği | 80~350mm |
| Maks.Muayene Örneği | 400*350mm / 10kg |
| Min.Muayene Örneği | 100*80mm |
| Manipülatör | Otomatik Hat İçi Sistem |
| endüstriyel bilgisayar | |
| monitör | 22'' FHD LCD Ekran |
| sistem işletim sistemi | Windows10 64bit |
| Hard disk | 1 TB |
| Veri deposu | 8GB |
| CPU modeli | Intel i7 İşlemci |
| Diğer özellikler | |
| Enerji tasarrufu | 5 dakikadan fazla çalışmadığında X-Ray Otomatik Kapanma |
| Güvenlik Operasyonu | Elektromanyetik Kilit, Uyarı Işığı |
| Yetki Yönetimi | Şifre Yönetimi |
| Röntgen Güvenliği | <1μSv/h (Tüm Uluslararası Standartları Karşılar) |
| * Özellikler haber verilmeksizin değiştirilebilir, Tüm ticari markalar sistem üreticisinin mülkiyetindedir. | |
Fonksiyonlar ve Özellikler
Muayene resimleri
Başvuru
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük için yaygın olarak uygulanır
Metal Döküm, Elektronik Bağlantı Modülü, Kablolar, Havacılık Bileşenleri, Fotovoltaik Endüstrisi vb.
hizmetlerimiz
Müşterinin ürün projesini analiz etmesine ve algılama çözümü sağlamasına yardımcı olun.
Serbestçe numune algılama testi.
Profesyonel algılama çözümü sağlayın.
Nitelikli jig tasarım hizmetleri.
Nakliye/teslimat bilgileri kontrol hizmeti sağlayın.
Bir yıl garanti, tüm yaşam sözünü sürdürür.
Başkalarının e-postasıyla 24 saat geri bildirim hızı.
