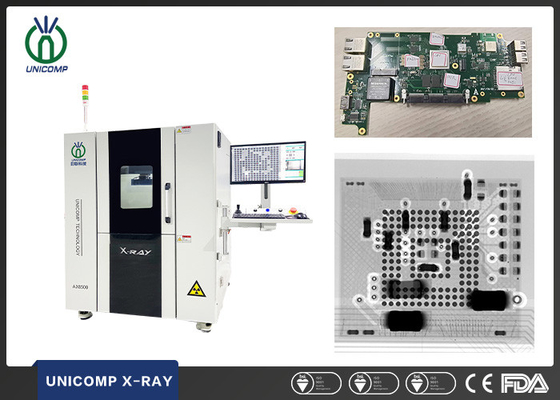

PCBA BGA için Yarı İletken 110kV Elektronik X Ray Makinesi 5um AX8500
Temel Özellikler
Menşe Yeri:
Çin
Marka Adı:
UNICOMP
Sertifikasyon:
CE, FDA
Model Numarası:
AX8500
Ticaret Mülkleri
Minimum Sipariş Miktarı:
1 Takım
Fiyat:
can negotiate
Ödeme Koşulları:
T/T, L/C
Tedarik Yeteneği:
Ayda 300 takım
Ürün Özetleri
PCBA BGA geçersiz Muayene için yüksek çözünürlüklü FPD AX8500 ile 110kV 5um Mikrofokus X Ray Makinesi Teknik Parametreler ve Özellikler Sistem özeti ayak izi 1370(G)×1300(D)×1700(Y)mm Makina ağırlığı 1600 kg Güç kaynağı AC 110~220V, 50/60Hz Kontrplak Ambalaj Boyutu 1750(G)×1500(D)×2000(Y)mm Ambalaj ...
Ürün Detayları
Vurgulamak:
Yarı İletken Elektronik X Ray Makinesi
,110kV Elektronik X Ray Makinesi
,5um X Ray Güvenlik Tarayıcı
Color:
gri ve siyah
Name:
X-ray Kontrol Makinesi
Application:
SMT, EMS, BGA, Elektronik, CSP , LED , Flip Chip , Yarı İletken
Tube Voltage:
100KV
Industry:
Elektronik endüstrisi
Size:
1370(G)×1300(D)×1700(Y)mm
X-Ray Leakage:
< 1uSv/saat
Weight:
1600kg
Ürün Açıklaması
PCBA BGA geçersiz Muayene için yüksek çözünürlüklü FPD AX8500 ile 110kV 5um Mikrofokus X Ray Makinesi
Teknik Parametreler ve Özellikler
| Sistem özeti | |
| ayak izi | 1370(G)×1300(D)×1700(Y)mm |
| Makina ağırlığı | 1600 kg |
| Güç kaynağı | AC 110~220V, 50/60Hz |
| Kontrplak Ambalaj Boyutu | 1750(G)×1500(D)×2000(Y)mm |
| Ambalaj Ağırlığı | 1800 kg |
| Güç tüketimi | 2,0 kW |
| Röntgen Tüpü | |
| Boru türü | Mühürlü |
| Maks.Güç | 25W |
| Voltaj | 0~110kV (Ayarlanabilir) |
| Odak Noktası Boyutu | 5μm |
| Görüntüleme Sistemi | |
| dedektör | Düz Panel Dedektör (FPD) |
| Piksel Boyutu | 85μm |
| Etkili Algılama Alanı | 130*130mm |
| Kare Hızları | 20 fps |
| Piksel Matrisi | 1536*1536 |
| Sistem Büyütme | 1600X |
| Yazılım | |
| Otomatik ölçüm | BGA Lehimleme Boşlukları Otomatik Ölçüm ve Destek Verisi/Grafik Çıktısı |
| Çoklu Ölçüm Araçları | Destek Ölçüm Mesafesi, Açı, Çap, Çokgen, PTH dolum oranı vb. |
| CNC Modu | CNC Programlanabilir Muayene, Kolay Kullanım ve Kullanıcı Dostu |
| Gerçek Zamanlı Ekran | Gerilim, Akım, Açı, Tarih vb. Çalışma Verilerini Gerçek Zamanlı Görüntüleme |
| Navigasyon | Kullanışlı Hedef Noktası Konumlandırma Sistemi |
| Hareket Kontrol Sistemi | |
| Hareket Kontrolü | Joystick, Tuş Takımı ve Fare |
| Maks.Yükleme Alanı/Ağırlık | Ф570mm / 10kg |
| Maks.Muayene Alanı | 450*450mm |
| Eğik Görünümler | Maks.55° Filting (FPD) / 360° Döndürme (Tablo) |
| Manipülatör | X1 / X2 / Y / Z1 / T (55°) /R (360°) ile 6 eksen |
| endüstriyel bilgisayar | |
| monitör | 22'' FHD LCD Ekran |
| sistem işletim sistemi | Windows10 64bit |
| Hard disk | 1 TB |
| Veri deposu | 8GB |
| CPU modeli | Intel i7 İşlemci |
| Diğer özellikler | |
| Enerji tasarrufu | 5 dakikadan fazla çalışmadığında X-Ray Otomatik Kapanma |
| Güvenlik Operasyonu | Elektromanyetik Kilit ve Uyarı Işığı |
| Yetki Yönetimi | Şifre Yönetimi |
| Röntgen Güvenliği | <1μSv/h (Tüm Uluslararası Standartları Karşılar) |
| * Özellikler haber verilmeksizin değiştirilebilir, Tüm ticari markalar sistem üreticisinin mülkiyetindedir. | |
Fonksiyonlar ve Özellikler
Uygulamalar:
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük için yaygın olarak uygulanır
Metal Döküm, Elektronik Bağlantı Modülü, Kablolar, Havacılık Bileşenleri, Fotovoltaik Endüstrisi vb.
Muayene Görüntüleri:
