| isim: | X-ray Kontrol Makinesi | Uygulama: | SMT, EMS, BGA, Elektronik, CSP , LED , Flip Chip , Yarı İletken |
|---|---|---|---|
| Tüp Gerilimi: | 130KV | sanayi: | Elektronik endüstrisi |
| Boyut: | 1350(U)x1250(G)x1700(Y)mm | Röntgen Sızıntısı: | < 1uSv/saat |
| Ağırlık: | 1900kg | Güç tüketimi: | 1.6kW |
| Vurgulamak: | SMT BGA X Ray Makinesi,1.6kW X Ray Makinesi,CSP X Ray Muayene Ekipmanı |
||

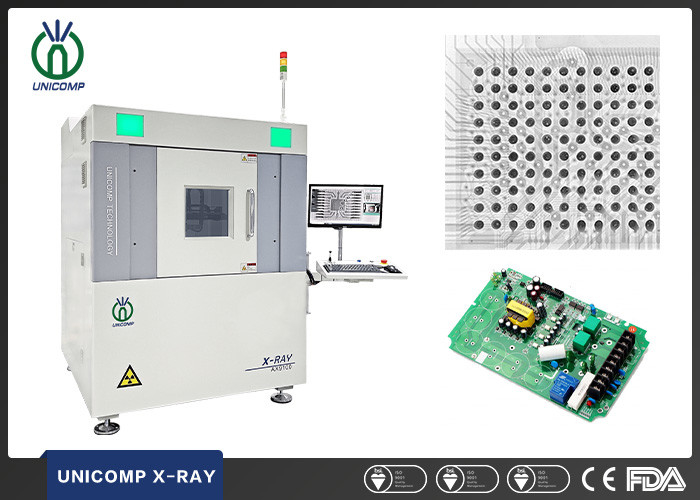

CE/FDA Sertifikalı Unicomp AX9100 X-Ray Muayene Makinesi Bilgisayar Ana Kurulu Yonga Seti BGA Lehimleme Void Qual
Özellikleri:
● 90-130KV 7μm X-Ray tüpü.
● Yüksek hız ve Milyonlarca piksel yüksek çözünürlüklü FPD.
● 1000X büyütme, yüksek tanımlı gerçek zamanlı görüntü.
● 2.5D görüntü ekranı ile tek tuşla çalıştırma.
● Çevrimdışı programlama işlevi, navigasyon modu algılama.
● 7 eksen bağlantısı, 70 derece eğim algılama.
● SMT, BGA, CSP, Flip Chip, LED Algılama.
● Yarı iletken, Ambalaj bileşenleri, Pil Endüstrisi.
● Elektronik bileşenler, Otomobil parçaları, Fotovoltaik Endüstrisi.
● Alüminyum Döküm, Kalıp Plastik.
● Seramik, Diğer Özel Endüstriler.
| Sistem özeti | |
| ayak izi | 1420(G)×1580(D)×2000(Y)mm |
| Makina ağırlığı | 2640 kg |
| Güç kaynağı | AC 110~220V, 50/60Hz |
| Kontrplak Ambalaj Boyutu | 165(G)×180(D)×225(Y)cm |
| Ambalaj Ağırlığı | 2800 kg |
| Güç tüketimi | 3,0 kW |
| Röntgen Tüpü | |
| Boru türü | Mühürlü |
| Maks.Güç | 40W |
| Voltaj | 0~130kV (Ayarlanabilir) |
| Odak Noktası Boyutu | 7μm |
| Görüntüleme Sistemi | |
| dedektör | Düz Panel Dedektör (FPD) |
| Piksel Boyutu | 85μm |
| Etkili Algılama Alanı | 130*130mm |
| Kare Hızları | 20 fps |
| Piksel Matrisi | 1536*1536 |
| Sistem Büyütme | 1600X |
| Yazılım | |
| Otomatik ölçüm | BGA Lehimleme Boşlukları Otomatik Ölçüm ve Destek Verisi/Grafik Çıktısı |
| Çoklu Ölçüm Araçları | Destek Ölçme Mesafesi, Açı, Çap, Çokgen, PTH dolum oranı vb. |
| CNC Modu | CNC Programlanabilir Muayene, Kolay Kullanım ve Kullanıcı Dostu |
| Gerçek Zamanlı Ekran | Gerilim, Akım, Açı, Tarih vb. Çalışma Verilerini Gerçek Zamanlı Görüntüleme |
| Navigasyon | Kullanışlı Hedef Noktası Konumlandırma Sistemi |
| Hareket Kontrol Sistemi | |
| Hareket Kontrolü | Joystick, Tuş Takımı ve Fare |
| Maks.Yükleme Alanı/Ağırlık | Ф570mm / 10kg |
| Maks.Muayene Alanı | 450*450mm |
| Eğik Görünümler | Maks.55° Filting (FPD) / 360° Döndürme (Tablo) |
| Manipülatör | X1 / X2 / Y / Z1 / Z2 / T (55°) /R (360°) ile 7 eksen |
| endüstriyel bilgisayar | |
| monitör | 22'' FHD LCD Ekran |
| sistem işletim sistemi | Windows10 64bit |
| Hard disk | 1 TB |
| Veri deposu | 8GB |
| CPU modeli | Intel i7 İşlemci |
| Diğer özellikler | |
| Enerji tasarrufu | 5 dakikadan fazla çalışmadığında X-Ray Otomatik Kapanma |
| Güvenlik Operasyonu | Elektromanyetik Kilit ve Uyarı Işığı |
| Yetki Yönetimi | Şifre Yönetimi |
| Röntgen Güvenliği | <1μSv/h (Tüm Uluslararası Standartları Karşılar) |
| * Özellikler haber verilmeksizin değiştirilebilir, Tüm ticari markalar sistem üreticisinin mülkiyetindedir. | |
