İsim: | Unicomp Masaüstü Röntgen Makinesi | Başvuru: | SMT, EMS, BGA, Flip Chip, Yarı İletken |
---|---|---|---|
Sanayi: | Elektronik endüstrisi | Röntgen Kapsamı: | 48mm x 54mm |
nokta boyutu: | nokta boyutu | Güç tüketimi: | 0.5KW |
Vurgulamak: | masaüstü röntgen makinesi,x ışını dedektörü,SMT Masaüstü X Ray Makinesi |

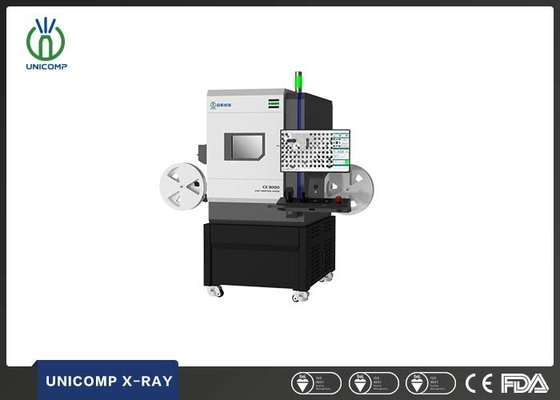

Arıza analizi laboratuvarları için Tezgahüstü Elektronik X-Işını Makinesi
madde | Tanım | gözlük |
Sistem Parametreleri | Boyut | 750 (L) x570 (W) x890 (H) aa |
Ağırlık | 300kg | |
Güç | 220AC / 50Hz | |
Güç tüketimi | 0.5kW | |
X-ray Tüpü | tip | Kapalı |
Max.Voltage | 100kV | |
En yüksek güç | 200μA | |
Spot Boyutu | 5 um | |
detektör | koyulaştırıcı | FPD |
X-ışını Kapsamı | 48 mm x 54 mm | |
çözüm | 208Lp / cm | |
İş İstasyonu | Maksimum Yükleme Boyutu | 200 mm x 200 mm |
Maksimum İnceleme Alanı | 200 mm x 200 mm | |
Eğik Açı Görüntüleme | 360 ° döner bağlantı parçası (İsteğe Bağlı) | |
X-ışını sızıntısı | <1μSv / h |
X-ray İnceleme Özellikleri:
(1) Süreç kusurlarının% 97'ye kadar kapsanması. İnceleme hataları şunları içerir: Boş lehim, Köprü, Lehim sıkıntısı, boşluklar, eksik parçalar ve benzeri. Özellikle BGA, CSP ve diğer lehim bağlantı cihazları X-Ray ile kontrol edilebilir.
(2) Yüksek test kapsamı. Çıplak gözün ve çevrimiçi testin kontrol edilemediğini kontrol edebilir. PCBA gibi hata, PCB iç izi kopması şüphesi, X-ray hızla kontrol edilebilir yargılanmıştı.
(3) Test hazırlama süresi büyük ölçüde azaltılır.
(4) Diğer algılama araçlarının, güvenilir bir şekilde algılanamayan kusurları gözlemleyemediğini gözlemleyebilirsiniz: Boş lehimleme, hava delikleri ve zayıf kalıplama vb.
(5) Çift katmanlı pano ve çok katmanlı panolar sadece bir kontrol (katmanlı fonksiyon ile).
(6) Üretim sürecini değerlendirmek için kullanılan ilgili ölçüm bilgilerini sağlayabilir. Lehim macunu kalınlığı, lehim derzleri gibi lehim miktarı.
Kurulum
Unicomp, müşterilerin bulunduğu yerde kurulum ve kalibrasyon hizmeti sağlayacak Kurulum, yeni x-ray sisteminizi yerel ve eyalet kurumlarıyla kayıt altına alma konusunda yardım içerir. Kurulum sırasında destek belgeleriyle birlikte bir (1) yerinde radyasyon araştırması.
