Adı: | BGA X Ray Muayene Makinesi | Uygulama: | SMT, EMS, BGA, Elektronik, CSP, LED, Flip Chip, Yarı iletken |
---|---|---|---|
Tüp gerilimi: | 100kV | koyulaştırıcı: | FPD |
X-ışını Kapsamı: | 48 mm x 54 mm | X-ışını sızıntısı: | <1suSv / s |
Vurgulamak: | bga x ray muayene sistemi,bga muayene ekipmanları |

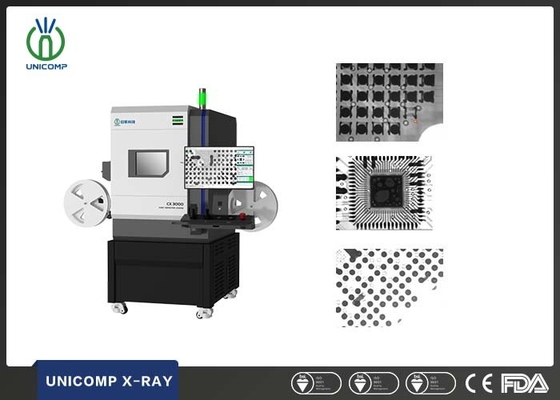

Tezgahüstü Elektronik PCBA mikro odak BGA X Ray İnceleme Makinesi
SERVİSİMİZ
1. Soruşturma 12 saat içinde cevaplandırılacaktır.
Rekabetçi fiyat ile 2.Original imalatı.
3.Biz bir yıl garanti, ücretsiz eğitim ve tüm yaşam teknolojisi desteği sağlar.
4.We havayolu, DHL, Fedex, UPS ve Deniz, vb tarafından sevkiyat ayarlayabilirsiniz,
ve size NO izleme izni verecektir. Sevkıyattan sonra.
5.Well-eğitimli ve Profesyonel satış sonrası servis ekibi sizi desteklemek için.
6.Manuel makine ile paketlenir. Makineyi adım adım nasıl kullanacağınızı göstereceğim.
7.Özellikler ödeme yapıldıktan sonra gönderilir.
madde | Tanım | gözlük |
Sistem Parametreleri | Boyut | 750 (L) x570 (W) x890 (H) aa |
Ağırlık | 300kg | |
Güç | 220AC / 50Hz | |
Güç tüketimi | 0.5kW | |
X-ray Tüpü | tip | Kapalı |
Max.Voltage | 100kV | |
En yüksek güç | 200μA | |
Spot Boyutu | 5 um | |
detektör | koyulaştırıcı | FPD |
X-ışını Kapsamı | 48 mm x 54 mm | |
çözüm | 208Lp / cm | |
İş İstasyonu | Maksimum Yükleme Boyutu | 200 mm x 200 mm |
Maksimum İnceleme Alanı | 200 mm x 200 mm | |
Eğik Açı Görüntüleme | 360 ° döner bağlantı parçası (İsteğe Bağlı) | |
X-ışını sızıntısı | <1μSv / h |
X-ray İnceleme Özellikleri:
(1) Süreç kusurlarının% 97'ye kadar kapsanması. İnceleme hataları şunları içerir: Boş lehim, Köprü, Lehim sıkıntısı, boşluklar, eksik parçalar ve benzeri. Özellikle BGA, CSP ve diğer lehim bağlantı cihazları X-Ray ile kontrol edilebilir.
(2) Yüksek test kapsamı. Çıplak gözün ve çevrimiçi testin kontrol edilemediğini kontrol edebilir. PCBA gibi hata, PCB iç izi kopması şüphesi, X-ray hızla kontrol edilebilir yargılanmıştı.
(3) Test hazırlama süresi büyük ölçüde azaltılır.
(4) Diğer algılama araçlarının, güvenilir bir şekilde algılanamayan kusurları gözlemleyemediğini gözlemleyebilirsiniz: Boş lehimleme, hava delikleri ve zayıf kalıplama vb.
(5) Çift katmanlı pano ve çok katmanlı panolar sadece bir kontrol (katmanlı fonksiyon ile).
(6) Üretim sürecini değerlendirmek için kullanılan ilgili ölçüm bilgilerini sağlayabilir. Lehim macunu kalınlığı, lehim derzleri gibi lehim miktarı.
Muayene Görüntüleri:
