NDT Röntgen Makinesi
Ürün Detayları
Araç x ışını tarayıcı
,araç x ışını makinesi

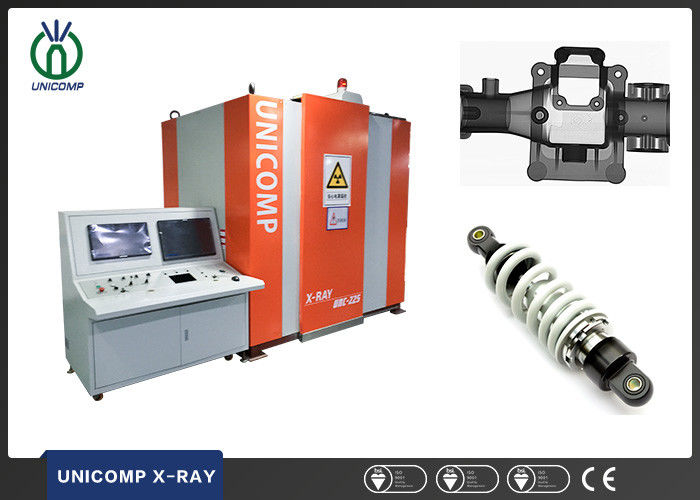

ASTM standard EN12543'e uygun, amortisör kusur testi için kaliteli tahribatsız muayene (NDT) X-ray cihazı Unicomp UNC225
Özellikler:
X-Ray korumalı kabin, tamamen korumalı radyasyon cihazları için en katı uluslararası düzenlemelere uygundur. Kabin tamamen bağımsızdır. Tam kurşun korumalı çelikten imal edilmiştir.
160kV veya Mikro – odak kaynaklarından 150kV'a kadar X-Ray kaynakları ile donatılmıştır.
Dijital Düz Panel Dedektör (farklı boyut ve çözünürlüklerde mevcuttur) ile donatılmıştır.
Döküm yüklemesi için çift sürgülü kapı ve kurşun/cam gözetleme penceresi ile tasarlanmış kabin.
Yükleme kapısı güvenlik ışık perdeleri ile donatılmıştır.
İnvertör kontrollü yüksek hızlı kapı hareketleri.
Çok fonksiyonlu kontrolör tarafından kontrol edilen elektronik güvenlik devreleri
Işık arızası devresi ile iç içe geçmiş uyarı ışıklarında yanıp sönen X-ray.
Uygulamalar:
Her türlü döküm, hava kabarcığı, gözeneklilik ve istenmeyen yabancı madde için NDT incelemesinde yaygın olarak uygulanır. Ekipman, silindir kaynak kusurları ve gövde, yan duvar, bindirme, lastik çelik kord ve çelik kuşak, jantlardaki cüruf inklüzyonu, çatlak, gevşeme ve diğer kusurların tahribatsız muayenesi için uygundur, basınçlı kap, refrakter malzeme, mermi, kaynaklı boru ve vidalı boru.
| Sistem Parametreleri | Boyutlar | 2230mm*1582mm*2478mm (U*G*Y) |
| Ekipman ağırlığı | 5T | |
| Güç | 8KW | |
| Maksimum penetrasyon (AL/FE) | 150mm/25mm | |
| Algılama aralığı | Φ500*800mm | |
| Yük ağırlığı | 100kg | |
| Çalışma ortamı | 5-40° ≤80%RH | |
| Kurulum gücü | Üç fazlı beş telli sistem AC380V | |
| X-ışını sızıntı dozu oranı | ≤1uSv/h | |
| X-ışını Jeneratörü | Tüp voltajı | 225kV |
| Güç | 640W/1600W | |
| Odak boyutu | 1.0mm/3.0mm | |
| Dedektör | Görüntü alanı | 215mm x 215mm |
| Çözünürlük | 2.8LP/mm | |
| Dedektör (Seçenek FPD) | Görüntü alanı | 250mm x 300mm |
| Piksel matrisi | 1792mm*2176mm | |
| Piksel boyutu | 139μm | |
| Kare hızı | 9fps(1x1)30fps(2x2) | |
-
