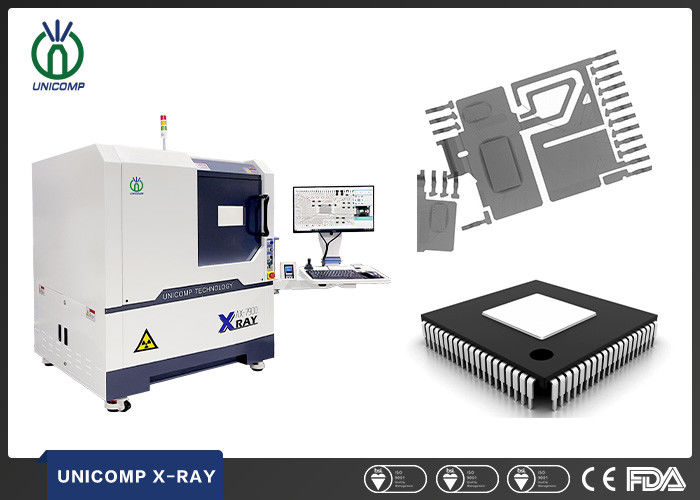

CE FDA uyumluluğu röntgen makinesi EMS için Unicomp AX7900 SMT PCBA BGA QFN CSP lehimleme Boşluk kontrolü
Açıklama:
90KV 5μm X-ışını tüpü, FPD Detektörü. Çok fonksiyonel çalışma istasyonu, ±60° eğim hareketi ile XY çok eksenli hareket standardı (opsiyonel).X-ışını tüpü ve FPD için Z eksen hareketleri büyütme/açıklama/FOV'yi artırmak/azaltmak için. Uyumlu hedef noktası konumlandırma sistemi. Çoklu işlevli DXI görüntü işleme sistemi, çoklu görüntü inceleme rutinleri için XY programlaması ile. Maks. yükleme alanı 420mm x 420mm, maksimum.algılama alanı 380 x 380mm, 300X Sistem Büyütme ile.
Özellikleri:
90KV 5μm X-ışını tüpü, FPD dedektörü.
Çok fonksiyonlu çalışma istasyonu, X-Y çok eksenli hareket. ±60° "Arc" hareketi ((Optional).
Hareket denetimleri şunları içerir: X/Y masa hareketi artı Z eksen tüp ve dedektör hareketi, ±60° eğim hareketi (opsiyonel).
Çok fonksiyonel DXI görüntü işleme sistemi.
Çoklu görüntü inceleme rutinleri için X/Y programlama fonksiyonu
En fazla yükleme alanı 420 mm x 420 mm, en fazla algılama alanı 380 x 380 mm, sistem büyütmesi ~ 300X ile.
BGA boşluk / alan otomatik ölçümü ve rapor üretimi.
Uygulama:
LED, SMT, BGA, CSP, Flip Chip Denetimi.
Yarım iletkenler, ambalaj bileşenleri, pil endüstrisi.
Elektronik bileşenler, Otomobil parçaları, Fotovoltaik Endüstrisi.
Alüminyum Döşeme, Plastik Kalıplama.
Seramik, Diğer Özel Sanayi
Özellikler:
| Sistem Özetleri |
| Ayak izi |
1200 ((W) × 1200 ((D) × 1500 ((H) mm |
| Makine ağırlığı |
1130 kg |
| Güç kaynağı |
AC 110/220V, 50/60Hz |
| Plywood Paketi Boyutu |
1350 ((W) × 1350 ((D) × 1800 ((H) mm |
| Paket ağırlığı |
1330 kg |
| Güç tüketimi |
1.3 kW |
| Röntgen tüpü |
| Tüp Türü |
Mühürlü |
| Max. Güç |
8W |
| Voltaj |
0 ~ 90kV (Ayarlanabilir) |
| Odak Noktası Boyutu |
5 μm |
| Görüntüleme Sistemi |
| Detektör |
Düz panel dedektörü (FPD) |
| Piksel Boyutu |
85μm |
| Etkili Bulma Alanı |
65*65mm |
| Çerçeve Hızı |
40 fps |
| Piksel Matris |
768*768 |
| Sistem Büyütme |
600X |
| Yazılım |
| Otomatik ölçüm |
BGA Lehimleme Boşlukları Otomatik Ölçme ve Destek Verileri/Grafik Çıktı |
| Çoklu Ölçüm Araçları |
Uzaklık, açı, çap, çokgen, PTH doldurma hızı vb. |
| CNC Modu |
CNC Programlanabilir Denetim, Kolay Çalışma ve Kullanıcı Dostu |
| Gerçek zamanlı görüntüleme |
Gerginlik, akım, açı, tarih vb. çalışma verilerini gerçek zamanlı olarak gösterme |
| Navigasyon |
Uygun Hedef Noktası Konumlandırma Sistemi |
| Hareket Kontrol Sistemi |
| Hareket Kontrolü |
Joystick, Klavye ve Fare |
| Maks. Yükleme Alanı/Kütle |
520*420mm / 10kg |
| En fazla denetim alanı |
460*400 mm |
| Eğim açısı |
±30° |
| Manipülatör |
X / Y / Z1 / Z2 / T ile 5 eksenli |
| Endüstriyel PC |
| Monitor |
24 FHD LCD Ekranı |
| Sistem işletim sistemi |
Windows 10 64 bit |
| Sabit disk |
1TB |
| RAM |
8GB |
| CPU modeli |
Intel i7 İşlemcisi |
| Diğer Özellikler |
| Enerji tasarrufu |
X-Ray 5 dakikadan fazla çalışmadığında otomatik olarak kapanır. |
| Röntgen Güvenliği |
<1μSv/h (Tüm Uluslararası Standartlara Uygun) |
| Yetki Yönetimi |
Parmak izi erişim yönetim sistemi ve şifre erişim desteği. |
| Güvenlik Operasyonu |
Elektromanyetik Kilit, Uyarı Işığı ve Gerçek Zamanlı Radyasyon Sızıntısı İzleyici |
| * Spesifikasyonlar bildirim olmadan değişebilir. Tüm markalar sistem üreticisinin mülkiyetindedir. |
