Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
İsim: | Elektronik Röntgen Makinesi | Başvuru: | SMT, EMS, BGA, Elektronik, CSP, LED, Flip Chip, Yarı İletken |
---|---|---|---|
Röntgen Kapsamı: | 48mm x 54mm | Röntgen Sızıntısı: | < 1uSv/h |
Ağırlık: | 300kg | Güç tüketimi: | 0.5KW |
Vurgulamak: | 90KV X Ray Muayene Sistemi,FPD X Ray Muayene Sistemi,PCBA için Elektronik X Ray Makinesi |

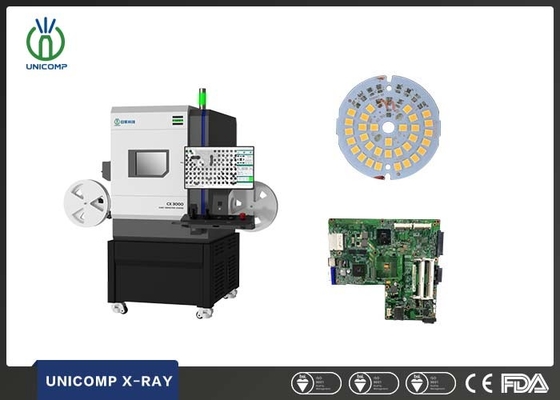

PCBA Hata Muayenesi için FPD 90KV X-Ray Muayene Sistemi
Sşartnameİle ilgiliMasaüstü Röntgen cihazı
Öğe | Tanım | Özellikler |
Sistem Parametreleri | Boyut | 750(U)x570(G)x890(Y)mm |
Ağırlık | 300kg | |
Güç | 220 AC/50Hz | |
Güç tüketimi | 0,5 kW | |
röntgen tüpü | Tip | Kapalı |
Maks. Gerilim | 100kV | |
En yüksek güç | 200μA | |
Spot Büyüklüğü | 5 mikron | |
Dedektör | yoğunlaştırıcı | FPD |
Röntgen Kapsamı | 48mm x 54mm | |
Çözünürlük | 208Lp/cm | |
İş İstasyonu | Max.Yükleme Boyutu | 200mm x 200mm |
Maks. Muayene Alanı | 200mm x 200mm | |
Eğik Açı Görünümleri | 360° döner fikstür (Opsiyonel) | |
Röntgen Sızıntısı | <1μSv/h |
Auygulamaile ilgiliSMT X-Ray makinesi
BGA, CSP, LED, Flip Chip, Yarı İletken, Pil Sanayi, Küçük Metal Döküm, Elektronik Konnektör Modülü, Havacılık ve Uzay Bileşenleri, Fotovoltaik Sanayi, Diğer Özel Sektörler.
Masaüstü Röntgen cihazının ÖZELLİKLERİ
1. 5μm 100kV X-ışını tüpü;
2. 1000×1124 yüksek çözünürlüklü dinamik FPD;
3. PoP gölgesini ortadan kaldırmak için 360° döner fikstür ile donatılmıştır;
4. Algılama alanı, harici bir rocker tarafından kolayca konumlandırılır;
5. Lehim bağlantısı ve malzeme iç yapısının Muayene ve Analizi;
6. Dikişsiz kurşun kaynak, kilitleme ve acil durum düğmesi ile yüksek güvenlik.
Tanım SMT X-Ray makinesinin
X-ışını muayenesi, iç yapıları doğrulamak için X-ışınlarının nüfuz etme gücü aracılığıyla birçok türde üretilmiş bileşeni inceleyen tahribatsız bir test yöntemidir.
Bu X-ray, elektronik endüstrisi için yüksek çözünürlüklü X-ray görüntüleme sağlamak üzere tasarlanmıştır.Bu çok yönlü sistem, PCB üretim sürecindeki birçok uygulama için etkilidir.Buna BGA, CSP, QFN, flip chip, COB ve çeşitli SMT bileşenleri dahildir.süreç geliştirme, süreç izleme ve yeniden işleme operasyonlarının iyileştirilmesi için güçlü bir destek aracıdır.Güçlü ve kullanımı kolay bir yazılım arayüzü ile desteklenen x ray, küçük ve büyük fabrikaların ihtiyaçlarını karşılayabilir.
SSS:
1. Pakete ne dersiniz?Teslimat sırasında güvenli mi?
Tüm X-ray muayene makinesi, standart ahşap katı karton ile paketlenmiştir.Nakliye sırasında güvenlidir.
2. Garanti veriyor musunuz?Satış sonrası hizmete ne dersiniz?
Yedek parçalar için ücretsiz 1 yıllık garanti, Ömür boyu teknik destek.
Profesyonel bir satış sonrası ekibimiz var, herhangi bir sorunuz varsa, satış sonrası hizmette yardımcı videolar da sağlanmaktadır.
3. Fabrikanıza gelsek ücretsiz eğitim verecek misiniz?
Evet, fabrikamızı ziyaret etmenizi memnuniyetle karşılıyoruz, sizin için ücretsiz eğitim ayarlayacağız.
